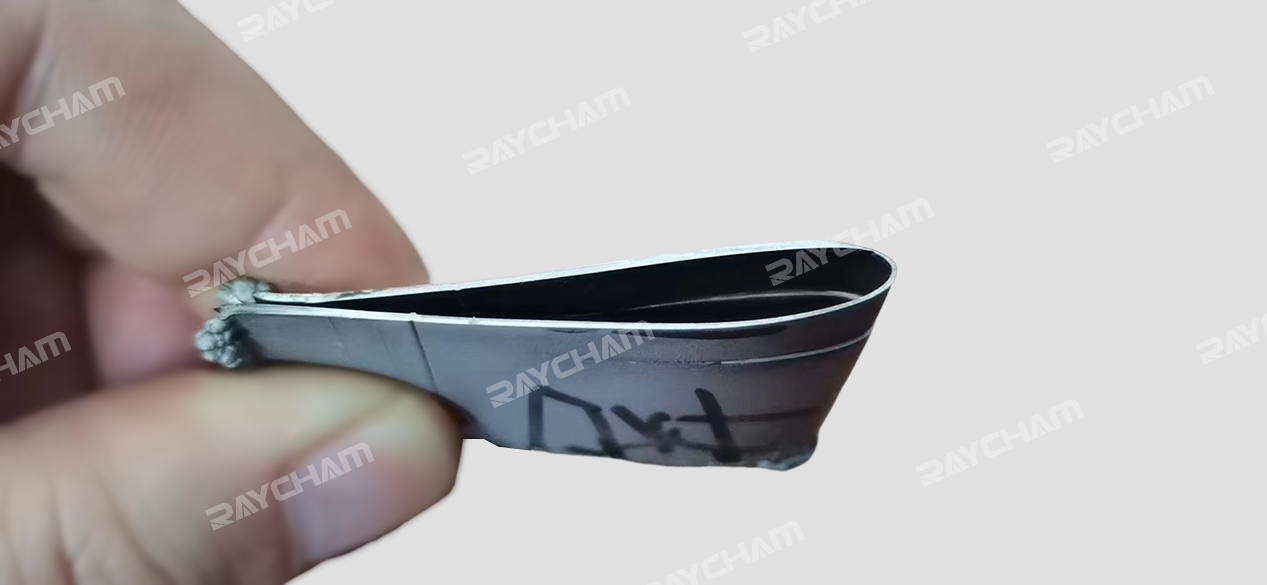

該零件為電鍍成型金屬材料，橫截面呈V字形，壁厚1mm左右。

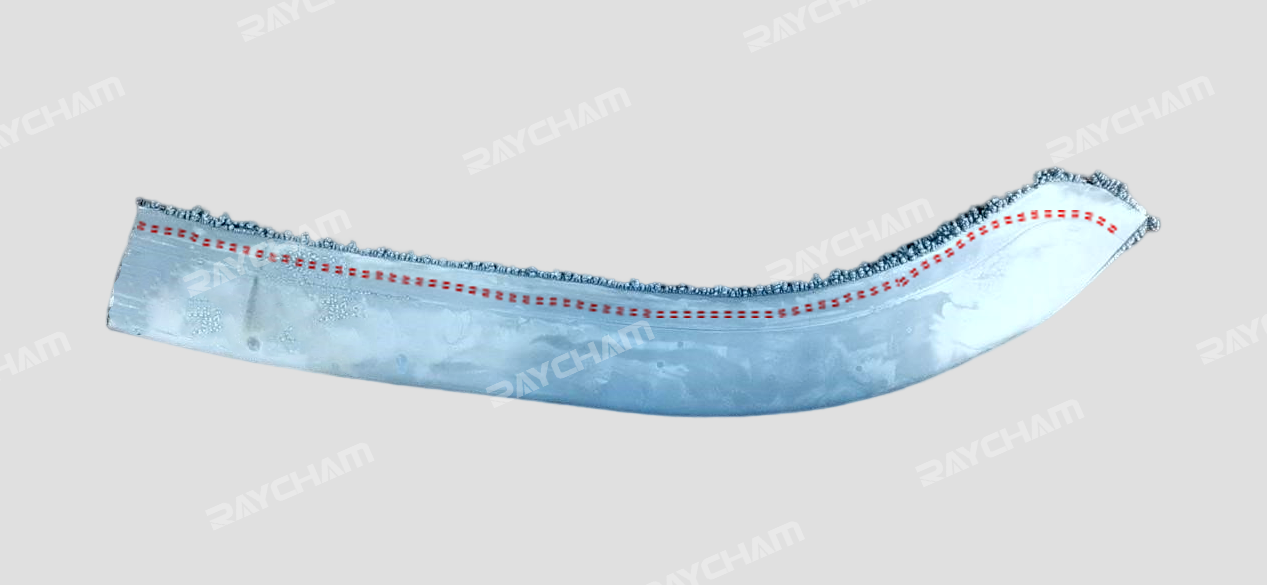

*紅色虛線以外的邊緣需要進行精密切割

利用水導激光加工技術對其進行邊緣切割并進行結果觀察：

*切割邊緣形貌

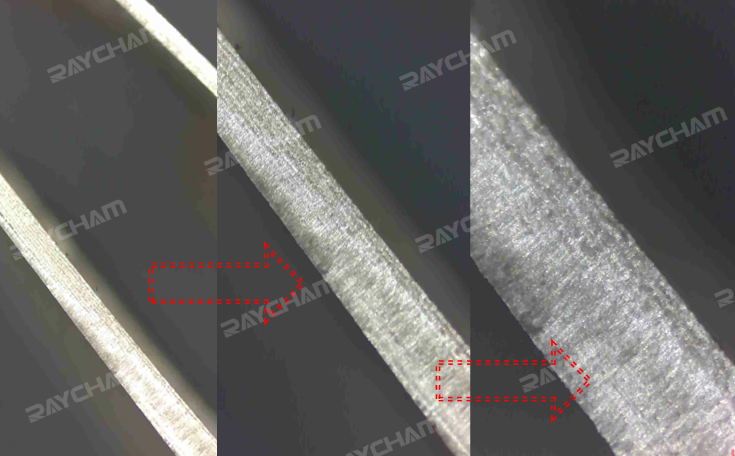

*切割截面放大

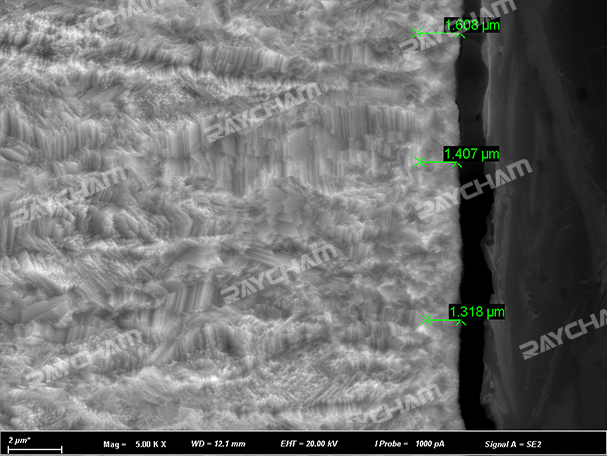

*切割面重熔層厚度測量

被加工零件邊緣整齊，切割表面光滑無振紋，重熔層厚度在2?以下。實踐證明，水導激光非常適合弱剛性零件的精密切割加工。

該零件為鈹銅合金材質，材料厚度6.35mm，需要精確加工兩個對稱的圓弧，圓弧最小處的厚度要求在0.03mm以內。

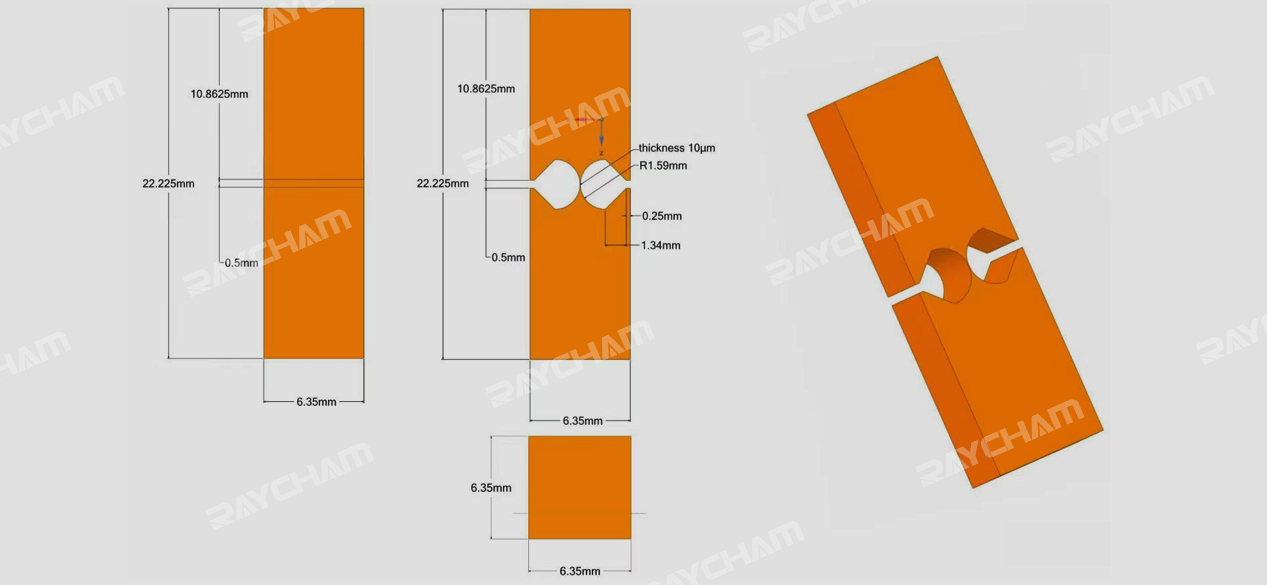

*零件三維模型

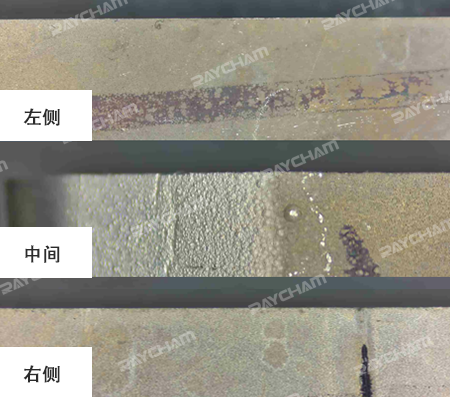

*孔壁形貌

水導激光可以精確的控制激光在水束中的能量分布，在有效的長度范圍內保證水束的高穩定性。同時，對加工區域進行充分冷卻。配合高精度的數控機床，水導激光可以實現?級別的高精度尺寸控制。

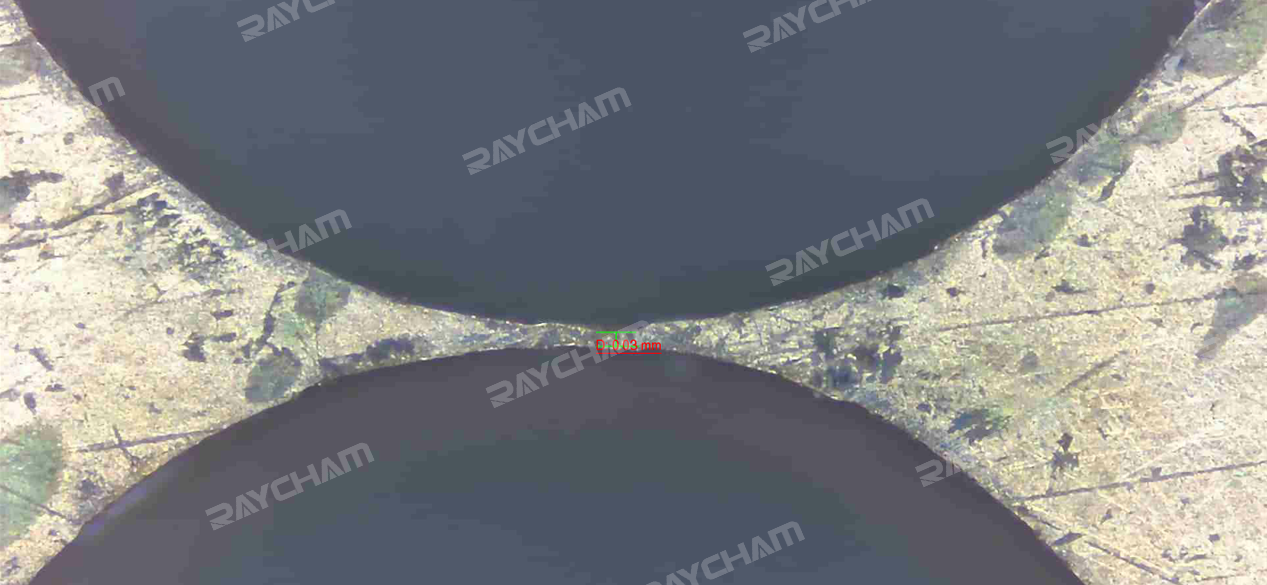

*正面圓弧連接處最小值0.03mm

*反面圓弧連接處最小值0.03mm

被加工零件對稱圓弧邊緣整齊，連接完整，未產生側壁穿透破壁現象。實踐證明，水導激光具有精確的尺寸控制能力，可以完全滿足高精度產品的尺寸加工要求。

眾所周知，在金屬加工領域Φ1以下微孔精密加工一直是傳統制造業中普遍存在的技術難點，尤其是深徑比超過10的高精度微孔。采用水導激光打孔加工并進行觀察：

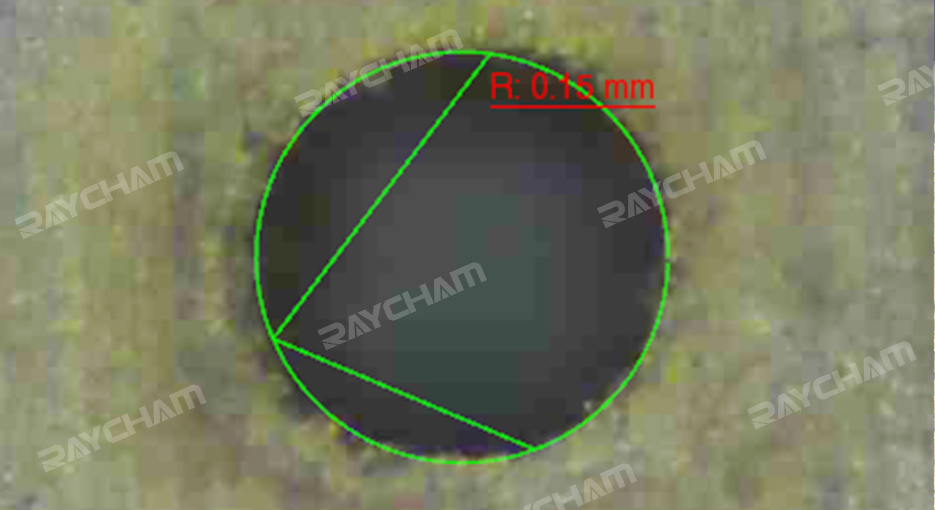

*3mm不銹鋼板Φ0.3微孔加工形貌

*2mm單晶高溫合金Φ0.4微孔60°傾斜角度下加工形貌

*孔壁重熔層厚度測量

微孔邊緣整齊，孔口形貌規則，孔壁錐度可以控制在0.2°以下且孔壁重熔層厚度可以控制在3?以下。實踐證明，水導激光在金屬微孔加工領域具有絕對的技術優勢。
